Spring Cloud Alibaba Nacos服务注册源码流程图解析

在微服务架构中，服务注册与发现是核心组件之一。Spring Cloud Alibaba通过集成Nacos，为开发者提供了高效的服务治理能力。本文将从源码层面，梳理Nacos服务注册的核心流程，并辅以流程图帮助理解。

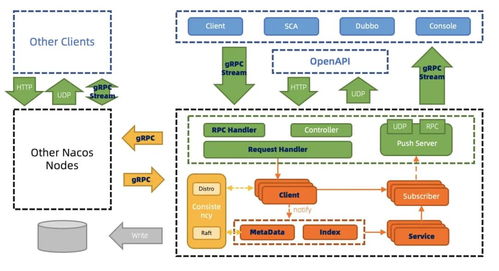

一、整体架构概览

Spring Cloud Alibaba Nacos的服务注册流程主要涉及三个核心模块：

1. Nacos Client：内嵌于微服务应用中，负责与Nacos Server通信。
2. Spring Cloud Alibaba Nacos Discovery：作为Spring Cloud与Nacos Client的适配层，封装了服务注册的Spring标准接口。
3. Nacos Server：服务注册中心，接收并管理服务实例的注册信息。

二、核心源码流程图

以下是简化的服务注册核心调用链流程图：
`
启动Spring Boot应用
↓
@EnableDiscoveryClient 启用服务发现
↓
NacosDiscoveryAutoConfiguration 自动配置
↓
NacosServiceRegistry 实例化（Spring Cloud Registry 接口实现）
↓
ApplicationListener 监听Web服务器初始化事件
↓
调用 NacosServiceRegistry.register(ServiceRegistration) 开始注册
↓
委托给 NamingService (Nacos Client API)
↓
NacosNamingService.registerInstance(serviceName, groupName, instance)
↓
通过 NamingProxy 发送HTTP请求到Nacos Server
↓
Nacos Server 接收 /nacos/v1/ns/instance 请求
↓
处理注册逻辑，将实例信息存入内存注册表（ConcurrentHashMap）及持久化（可选）
↓
返回注册成功结果
↓
Nacos Client 启动定时心跳任务，定期发送BeatInfo维持注册
`

三、关键源码节点解析

1. NacosServiceRegistry.register()

• 这是Spring Cloud ServiceRegistry 接口的实现方法。

• 它从ServiceRegistration中获取服务实例的元数据（如服务名、IP、端口等）。

• 然后调用Nacos Client的NamingService.registerInstance()方法。

1. NacosNamingService.registerInstance()

• 这是Nacos Client的核心API。

• 它会构建一个Instance对象，包含服务实例的所有信息。

• 通过NamingProxy将注册请求（HTTP POST）发送到Nacos Server集群中的一个节点。

1. Nacos Server注册处理

• Server端的InstanceController接收/nacos/v1/ns/instance请求。

• 调用ServiceManager创建或获取对应的服务（Service）。

• 将实例信息添加到服务的实例列表，并触发服务变更事件。

• 如果配置了持久化（如使用MySQL），会异步将数据写入数据库。

1. 心跳机制

• 注册成功后，Nacos Client会启动一个BeatReactor定时任务，定期（默认5秒）向Server发送心跳。

• 心跳信息包含服务的基本元数据，用于维持服务的健康状态。

• Server端收到心跳后会更新该实例的最后活跃时间。

四、流程核心特点

1. 异步与非阻塞：注册请求发送后，客户端不会同步等待所有Server节点响应，保证启动速度。
2. 最终一致性：Nacos Server集群间通过Raft协议或Distro协议（临时实例）同步数据，保证最终一致性。
3. 客户端容错：客户端会缓存服务列表，并在与Server断开连接时降级使用缓存。
4. 健康检查：结合心跳机制和Server端的主动健康检查，确保实例状态的实时性。

五、

通过分析源码流程图，我们可以看到Spring Cloud Alibaba Nacos的服务注册是一个分层解耦、高效可靠的过程。从Spring Cloud的标准接口，到Nacos Client的封装，再到Nacos Server的集群化处理，每一层都各司其职，共同构建了高可用的服务注册与发现能力。理解这一流程，有助于开发者在出现问题时进行精准排查，并更好地利用Nacos进行微服务治理。
